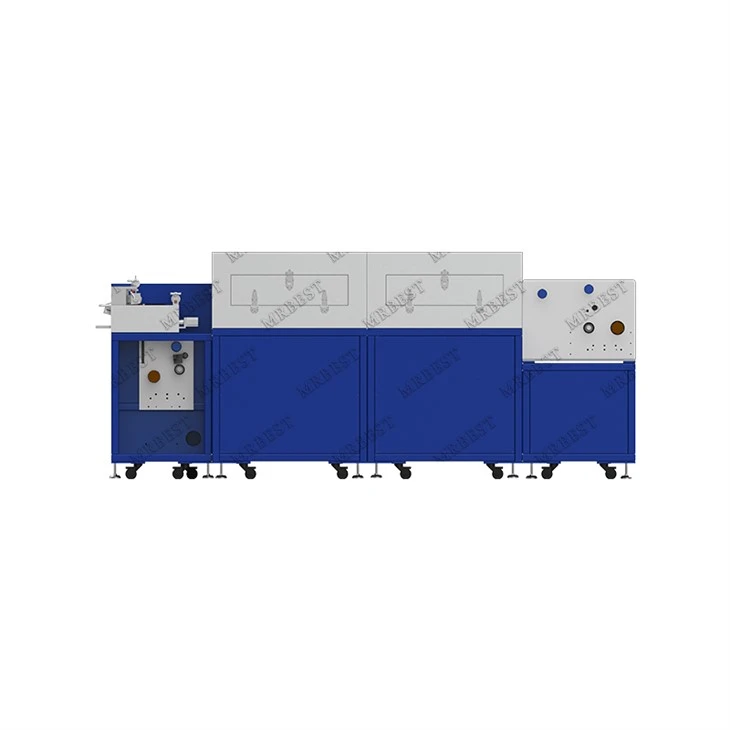

Litium -ionin akkupinnoitekone elektrodin lietteen rullalla päällysteelle

MR-SY 300-3 J Litium-ionin akkupinnoite on kolmen roller-siirtopinnoituslaite. Se voi suorittaa jatkuvaa ja ajoittaista pinnoitetta, joka on kätevä levittää laitteisiin eri substraattien pintapinnoitusprosessia varten. Erityisesti käytetty litiumioni -akkuteollisuudessa. Laitteet on suunniteltu tutkijoille käteväksi, kun ne täyttäisivät pinnoitustarkkuuden ja johdonmukaisuuden vaatimukset, mikä ei eroa tuotannosta. Kuivausvaikutus on erinomainen, ja se on ihanteellinen valinta litium -ioniparistojen, superkondensaattorien, nikkelistojen ja muiden toissijaisten akkujen tutkimukseen ja kehittämiseen sekä pieniin testeihin.

LaitteetTekninenParametrit jaMainEkyykysCmääritys

Päälaitteen kokoonpano

Ei.	Esine	Tekniset parametrit
1.	Sopii järjestelmään	Kolmiohjaus, litiumrautafosfaatti, litiumkoboltti, litium -manganaatti, grafiitti, piihiili ja muut järjestelmän akkupositiivinen ja negatiivinen elektrodipinnoitusprosessi
2.	Pinnoitustyyppi	Jatkuva ja ajoittainen pinnoite
3.	Uuninumero	1 Kohta 1.5 miljoonaa uunia
4.	Pinnoitteenopeus	{{0}} ~ 0,5m/min
5.	Substraatin paksuus	Alumiinifolio (Al): 8 ~ 30um kuparikalvo (Cu): 8 ~ 30um
6.	Rullapinnan suunnittelun leveys	330 mm
7.	Varmista pinnoitteen leveys	280 mm: n sisällä
8.	Pinnoitustela, pinnasängyt	Ø120mm
9.	Paineen rulla	Ø80mm
10.	Tarkkuuspinnoite	± 3um
11.	Painon tarkkuus (mg/cm2)	Pinnoituskeskuksen arvo ± 1. 0%
12.	Sopii tahna viskositeettiin	2000 ~ 12000 (MPAS)
13.	Yhden puolen kuivapinnoitteen paksuusalue	20-200μm
14.	Liuotinominaisuudet	Öljyinen liuotin NMP (sg =1. 033, bp =204 aste)
14.	Liuotinominaisuudet	Vesipitoinen liuotin H2O/nmp (sg =1. 000, bp =100 aste)
15.	Sopii kiinteän sisällön alueelle	20~85%
16.	Pinnoitteen koon tarkkuus (MM)	L Pienempi tai yhtä suuri kuin ± 1, W PILLINEN tai yhtä suuri kuin ± 0. 5.
17.	Etu- ja takaosan tarkkuus (mm)	L Pienempi tai yhtä suuri kuin ± 1, W PILLINEN tai yhtä suuri kuin ± 0. 5.

Integroitu rentoutuminen, pään mekanismi:

EI.	ITen	Tekniset parametrit
1.	Rullan kiinnitysrakenne	Asenna teräskehys tiukasti
2.	Rullapintakäsittely	Metalli alumiinirullan pinnan hapettuminen
3.	Jännityksen hallintajärjestelmä	Automaattinen ohjausvakiojännitys, kireysalue 0 ~ 50n, servomoottorin ohjaus
4.	Korjata	Automaattinen EPC -ohjaus, aivohalvaus 50 mm
5.	Käämitystila	Materiaalikela on kiinnitetty 3- tuuman ilmanlaajennusakselilla ja ilman laajennusakselilla;
5.	Käämitystila	Yhden ilman laajennusakseli rentoutumista varten
6.	Suurin halkaisija	250mm
7.	Kaasun laajennusakselin enimmäiskuormitus	80 kg
8.	Ilma-akselien määrä	1
9	Pääkäyttömoottori	Servomoottori
10	Rullapintakäsittely	Metalli alumiinirullan pinnan hapettuminen
11	Lääkäri	Kaksipuolinen pilkku lääkärin terä
12	Pinnoitustela (teräsrulla)	Kova kromi
13	Takatela (kumirulla)	Pinta on peitetty tuotulla EPDM: llä
14	Säädä terän puhdistuman korkeus	Manuaalinen asetus
15	Yhden pään asento	Asennus ja toiminta ennen kuivauspolkua

Uuni

Ei.	Esine	Tekniset parametrit
1.	Uunirakenne	Kaksikerroksinen riippumaton lämmitys, ylempi ja alempi järjestely
2.	Uunin pituus	1,5 m/osa
3.	Materiaali	SUS304 Ruostumaton teräs
4.	Lämpötilan hallinta	Jaettu normaaliin työlämpötilan hallintaan, lämpötilan valvonta- ja hälytyssuojan hallintaan ja katkaise päälämmitysvirtalähde; Kappaleet ovat täysin riippumattomia toisistaan
5.	Lämmitystila	Sähkölämmitys, kuuman ilman kiertorakenne
6.	Yksiosainen uunin lämmitysteho	6KW
7.	Uunin sisälämpötila	Suunnittelu Max. 150 astetta, Yhden osan uunin lämpötilaero pienempi tai yhtä suuri kuin ± 2,5 astetta
8.	Puhaltaa	Ylä- ja alailmapuhallus, ylä- ja alakammiot jakavat lämmitysrunko
9.	Tuulen rakenne	Erityistä muotia käytetään ilman suuttimen uran leikkaamiseen
10.	Puhallinhallinta	Kontaktorin ohjaus
11.	Lämmitysohjaus	Solid-sidosrele
12.	Tuuletinmateriaali	SUS304 Ruostumaton teräs
13.	Liuottimen palautusjärjestelmä	Valinnainen

Käämitysmekanismi: Sillä on sama toiminto kuin rentoutumisella, seuraavasti

Ei.	Esine	Tekniset parametrit
1.	Suoristaminen	Kuivauspiste
2.	Jännitys	Vakiojännityksen automaattinen hallinta
3.	Asennusrakenne	Asenna teräskehys tiukasti
4.	Käämityskaasun laajennusakselin määrä	Yksimielinen käämitys

Ohjausvärjäys

Ei.	Esine	Tekniset parametrit
1	Pääohjausjärjestelmä	Kosketusnäyttö, PLC, servojärjestelmä
2	Toimintatapa	Manuaalinen, automaattinen, hätäpysäkki; Koko konetta voidaan käyttää ennen ja jälkeen
3	Hälytystila	Kun laite epäonnistuu, kosketusnäyttö näyttää vastaavan korjausnäytön

Laitteiston tarkkuus

Ei.	Esine	Tekniset parametrit
1.	Kaavin	Pyöreä hyppy vähemmän tai yhtä suuri kuin ± 1,5um, ra 0. 4, suora tai yhtä suuri kuin ± 1,5um
2.	Pinnoitustela (teräsrulla)	Pyöreä runko tai yhtä suuri kuin ± 1,5um, ra 0. 4 Suora vähemmän tai yhtä suuri kuin ± 1,5um
3.	Kumisirulla	Ympyrä runout alle tai yhtä suuri kuin 10um, suoruus pienempi tai yhtä suuri kuin 10um
4.	Korjauspoikkeama	± 0. 2mm.

AsennusEympäristöRkohtuulliset

1) Konepään ympäristön lämpötila on 25 ~ 30 astetta ja loput on 10 ~ 40 astetta;

2) Koneen pään suhteellinen kosteus on RH vähemmän tai yhtä suuri kuin 35%, negatiivinen elektrodi RH vähemmän tai yhtä suuri kuin 98%,

ja loput vähemmän tai yhtä suuret kuin 98%;

3) Virtalähde: 3Ph 380 V, 50Hz, jännitteen heilahtelualue: +8%~ –8%; Virtalähteen kokonaisteho 45 kW;

4) Paineilma: Kuivauksen jälkeen, suodatus ja jännitesäätely: Poistopaine on suurempi kuin 5. 0 kg/cm2
